Przekrój drewna w więźbie dachowej to podstawowy parametr decydujący o nośności dachu — ignorowanie go grozi zarówno kolapsem konstrukcji, jak i niemożliwością ubiegania się o dotacje. Artykuł zawiera tabele wymiarów, normy i konkretne liczby, bez których nie opatentujemy żadnej więźby.
Czym są przekroje drewna w więźbie dachowej i dlaczego mają znaczenie?
Przekrój drewna to wymiar przekrojowy elementu — szerokość i wysokość w milimetrach lub centymetrach (np. 6×14 cm = 60×140 mm dla krokwi). Przekrój bezpośrednio wpływa na wytrzymałość na zginanie oraz na ugięcie elementu pod obciążeniem — większy przekrój, wyższa nośność. Każdy element więźby dachowej — czy to krokiew, murłat czy jętka — musi mieć przekrój dostosowany do rozpiętości, obciążenia śniegiem, wiatrem i klasy drewna, którą stosujemy.
Bez prawidłowego przekroju drewna w więźbie dachowej całą konstrukcję można zlekceważyć nie tylko w aspekcie bezpieczeństwa, ale i w kontekście ubiegania się o dotacje (Czyste Powietrze, Mój Prąd) — inspektor GUNB (Główny Urząd Nadzoru Budowlanego) wymaga zgodności z normą PN-EN 1995-1-1 (Eurokod 5). To norma określająca zasady projektowania konstrukcji drewnianych.
Jakie gatunki drewna stosuje się na elementy więźby dachowej?
W Polsce na elementy nośne więźby dachowej stosujemy kilka gatunków, każdy z określoną klasą wytrzymałości:
- Sosna zwyczajna – klasa C24 (najczęściej), C18 dla mniej obciążonych elementów; wilgotność równowagowa 12% przy przechowywaniu
- Świerk pospolity – klasa C18-C24; cenniejszy dla drewna klejnego KVH
- Jodła pospolita – klasa C18; stosowana rzadziej, tańsza alternative
- Modrzew europejski – klasa C24-C30; drewno bardziej trwałe, lepsze dla warunków wilgoci
- Drewno impregnowane – wszystkie gatunki mogą być impregnowane solami (ACQ, CCA) dla poprawy odporności na grzyby i insekty
- Rozstaw 60 cm → przekrój 7×16 cm wystarczy
- Rozstaw 100 cm → przekrój 8×20 cm lub 10×18 cm
- Pręt gwintowany M16 (średnica 16 mm) zalewany w zarobę lub osadzony w wieńcu żelbetowym
- Rozstaw kotew: co 1,0-1,5 m maksymalnie; nad drzwiami i oknami zagęstniać
- Podkładka stalowa (8×8×1 cm) pod nakrętkę zapobiega wciśnięciu się w drewno
- Murłat musi być wysuszony (wilgotność 12-15%) przed zbiciem dachu
- Strefa I (niziny, zachód) — 0,5 kN/m²
- Strefa II (średnie tereny) — 0,9 kN/m²
- Strefa III (wyż średniopolski, Lublin) — 1,2 kN/m²
- Strefa IV (Sudety, Beskidy) — 1,6 kN/m²
- Strefa V (Tatry, górne partie Beskidów) — 2,0+ kN/m²
- Wyższa stabilność wymiarowa (mniej skręcania, mniejsze ubytki w rogu)
- Możliwość przęseł znacznie dłuższych przy mniejszym przekroju
- Klasa wytrzymałości: KVH GL24h-GL28h (lepsze niż C24 litego)
- Wilgotność równowagowa utrzymuje się na 12% w całej objętości
- Samowolą budowlaną — GUNB może nakazać rozebranie dachu
- Niemożliwością uzyskania protokołu odboru przez inspektora budowlanego
- Utratą praw do ubiegania się o dotacje (Czyste Powietrze, Mój Prąd wymagają zgodności z przepisami)
- Wygaśnięciem gwarancji materiałów i pracy dekarz
Klasę drewna określa norma EN 338 i PN-EN 14081. Dla większości więźb dachowych wystarczy drewno klasy C24 — to standard rynkowy.

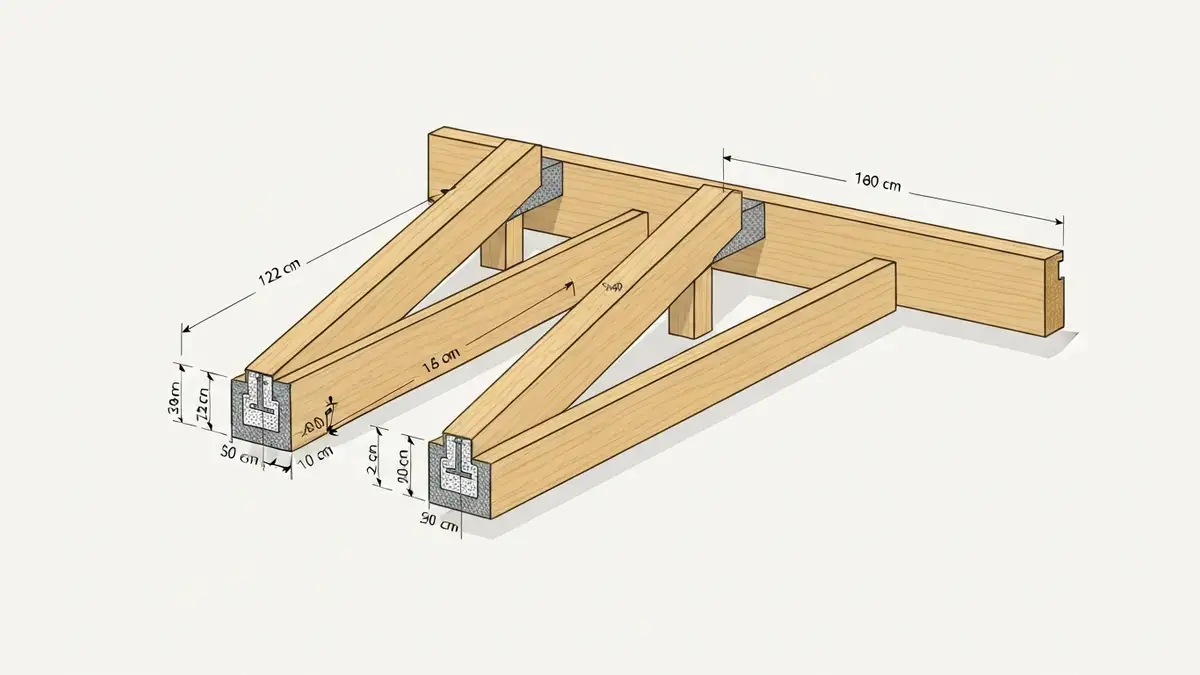

Tabela przekrojów krokwi — wymiary w zależności od rozpiętości i obciążenia
Krokiew to element nośny przejmujący obciążenie śniegiem, wiatrem i ciężarem pokrycia dachu. Przekrój krokwi musi być dostosowany do jej długości (rozpiętości) i rozstawu — im dłuższa krokiew i większy rozstaw, tym grubszy przekrój.
Poniższa tabela zakłada warunki strefy II obciążenia śniegiem wg PN-EN 1991-1-3 (0,9 kN/m²), rozstaw krokwi 60 cm, drewno klasy C24:
Te wymiary są orientacyjne i obowiązują przy standardowym rozstawie 60-80 cm. Zmiana rozstawu lub strefy klimatycznej zmieni wymagany przekrój.
Jak rozstaw krokwi wpływa na wymagany przekrój?
Rozstaw krokwi to odległość między osiami dwóch sąsiednich krokwi — typowo 60, 80 lub 100 cm. Większy rozstaw (np. 100 cm) wymaga większego przekroju niż rozstaw standardowy (60 cm), bo krokiew musi sama przenosić wyższe obciążenie na jednostkę długości.
Przykład: dla rozpiętości 4 m i strefy II śniegu:
Ta zależność jest liniowa — dobry konstruktor zwiększa wysokość krokwi (drugą liczbę), nie jej szerokość. Poniższa tabela koreluje te parametry dokładnie.
Tabela przekrojów jętek — wymiary i zasady doboru
Jętka to horyzontalna belka przejmująca siłę rozciągającą w więźbie — zaciąga nogi krokwi i zapobiega rozpychaniu się dachu na ścianach. Położenie jętki ma znaczenie: jętka powinna znaleźć się w dolnej trzeciej części (1/3) wysokości więźby, licząc od kalenicy.
Jętka pracuje na rozciąganie, dlatego jej przekrój decyduje przede wszystkim o wysokości (druga liczba), nie szerokości. Jętki zbyt wysoko umieszczone tracą skuteczność; zbyt nisko obcinają przestrzeń użyteczną poddasza.
Tabela przekrojów murłat — wymiary i mocowanie do ściany
Murłat to drewniana belka opierająca się bezpośrednio na mury (lub wieńcu betonowym) — dystrybuuje obciążenia z dachu na całą długość ściany. Przekrój murłata zależy od typu ściany i niesionego obciążenia.
Kotwienie murłata (according to ITB guidelines):
Impregnacja murłata jest obowiązkowa — styk z murem gromadzi wilgoć. Stosujemy impregnację solami ACQ lub CCA.
Przekroje platew, słupów i kleszczy — pozostałe elementy nośne
Poza krokwiami, murłatem i jetkami więźba zawiera elementy pomocnicze, które również wymagają prawidłowego przekroju drewna:
Dla każdego z tych elementów przekrój drewna wynika z jego funkcji statycznej — płatew pracuje na zginanie (duża wysokość), słupy na ściskanie (może być kwadrat), kleszcze na ściskanie ukośne (mogą być cieńsze).
Jak obciążenie śniegiem i wiatrem zmienia wymagany przekrój drewna?
Polska dzieli się na pięć stref klimatycznych obciążenia śniegiem (PN-EN 1991-1-3):
W strefie V przekroje drewna na więźbie dachowej są o 30-50% większe niż w strefie I — przykład: krokiew 4 m w strefie I to 7×16 cm, w strefie V to 10×18 cm.
Obciążenie wiatrem (PN-EN 1991-1-4) jest drugorzędne dla drewna litego w Polsce, ale wpływa na połączenia (śruby, wkłady) i kształt dachu (współczynnik kształtu dachu wg nachylenia).
Drewno KVH i BSH — czy zastępuje drewno lite w więźbie dachowej?
Drewno KVH (klejone warstwowo) i BSH (belka drewna sklejnego) to drewno inżynieryjne — powstaje z warstwowania i klejenia elementów drewna wyższej jakości. Stosuje się je coraz częściej zamiast drewna litego.
Przewagi KVH/BSH:
Czy zastępuje drewno lite? Tak, dla większości zastosowań — szczególnie dla krokwi ponad 5 m i słabych gruntów. KVH klasy GL24h jest bezpośrednim zamiennikiem C24 litego z lepszymi parametrami.
Koszt orientacyjny (2025 data): drewno KVH GL24h kosztuje 30-50% więcej niż drewno lite C24, ale wydłuża żywotność o 20-30 lat dzięki eliminacji pęknięć.
Czy można samodzielnie dobrać przekroje bez projektu konstruktora?
Nie, nie można bez projektu dla większości więźb. Prawo budowlane art. 34 ust. 1 wymaga projektu budowlanego opracowanego przez projektanta (konstruktora uprawniającego) dla każdego obiektu budowlanego o rozpiętości przęseł ponad 4,5 m. Więźba dachowa prawie zawsze przekracza ten limit.
Samodzielny dobór przekrojów drewna na więźbie dachowej bez projektu konstruktora grozi:
Wyjątek: proste wiatki, przedsionki do 3,5 m rozpiętości — tam tabelaryczne wymiary mogą wystarczyć po zatwierdzeniu przez inspektora.
Najczęstsze błędy przy doborze przekrojów drewna na więźbę
