Dach z blachy metalowej narażony jest na bezpośrednie uderzenia pioruna. Wiele osób zastanawia się, czy sama blachodachówka lub zwykła blacha na rąbek może pełnić rolę zwodu poziomego w instalacji odgromowej. Odpowiedź jest zaskakująca dla inwestorów – prawie nigdy. W tym artykule wyjaśniamy normę PN-EN 62305, warunki techniczne, które rządzą montażem piorunochronu, oraz praktyczne aspekty instalacji zwodu na metalowym pokryciu.
Czym jest instalacja odgromowa na dachu z blachy i do czego służy
Instalacja odgromowa to system składający się ze zwodu poziomego, przewodów odprowadzających i uziemienia, który odprowadza energię z uderzenia pioruna bezpiecznie do ziemi. Na dachu z blachy metal ten system jest kluczowy, ponieważ energia elektryczna z wyładowania pioruna musi mieć wyznaczony tor ucieczki – inaczej przepłynie przez konstrukcję domu, uszkadzając urządzenia elektryczne i stanowiąc zagrożenie dla zdrowia.

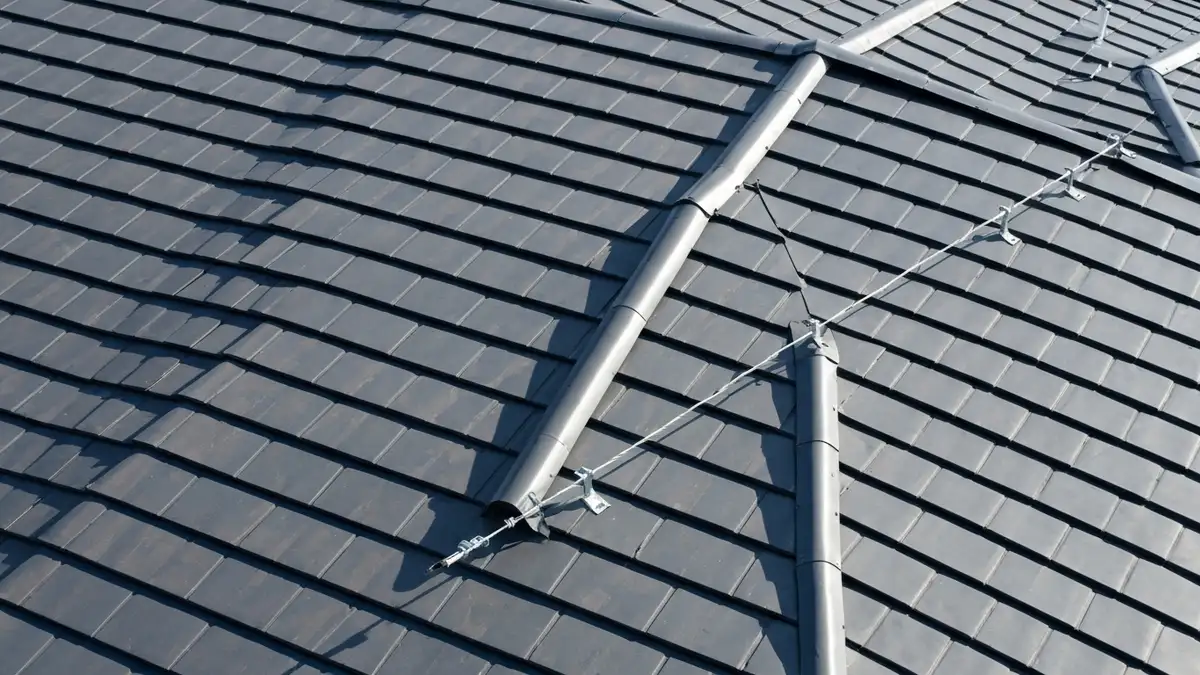

Zwód poziomy – najczęściej drut miedziano-stalowy przekroju 8-16 mm² – leży na szczycie dachu w linii największego spadku. Przewód odprowadzający łączy go z uziemnikiem w ziemi (uziom tasmowy lub prętowy). Złącze kontrolne umożliwia pomiar rezystancji uziemienia. Bez tego systemu, blacha sama – choć przewodzi elektryczność – nie zapewnia bezpiecznego odprowadzenia energii, bo jej połączenia na rąbek lub zakładki są niedostateczne.
Powołując się na normę PN-EN 62305-1 i warunki techniczne WT 2021 wydane przez Główny Urząd Nadzoru Budowlanego (GUNB), instalacja odgromowa na budynkach musi być zaprojektowana i wybudowana zgodnie z metodą oceny ryzyka pioruna.
Czy blachodachówka lub blacha na rąbek zastępuje zwód poziomy
Nie – blachodachówka lub blacha na rąbek nie zastępuje zwodu poziomego w 95% przypadków domów jednorodzinnych. Chociaż blacha metalowa przewodzi prąd, jej połączenia (rąbek, zakładka) nie zapewniają wymaganej normatywnie ciągłości elektrycznej do bezpiecznego odprowadzenia pełnej energii pioruna (ok. 20-30 kA w pierwszym uderzeniu).
Norma PN-EN 62305-3 określa wymagane grubości materiałów zwodu naturalnego (blacha może być zwodzą naturalnym przy spełnieniu warunków), ale praktycznie wymaga zacisków elektrycznych na każdym połączeniu oraz ciągłego pomiaru rezystancji. Inwestor budujący dom z blachą powinien liczyć się z osobnym zwodzą poziomym – drut miedziano-stalowy mocowany uchwytem klejonym lub magnetycznym ponad blachą.
Wyjątek stanowią jedynie dachy płaskie z blachą stalową grubości powyżej 4 mm, konstrukcyjnie połączone spawami, gdzie zaciski elektryczne na każdym połączeniu mogą stanowić część systemu odgromowego – ale i wtedy wymaga to projektu złożonego do GUNB.
Jakie normy regulują instalację odgromową w Polsce – PN-EN 62305 i warunki techniczne
Instalacja odgromowa w Polsce musi być zaprojektowana wg normy PN-EN 62305 (części 1-4), która jest normą europejską w polskim systemie standaryzacji. Norma PN-EN 62305-1 definiuje zasady ochrony, PN-EN 62305-2 zawiera procedurę oceny ryzyka uderzeń pioruna, PN-EN 62305-3 określa wymagania projektowe dla urządzeń odgromowych, a PN-EN 62305-4 dotyczy sieci uziemiające.
Prawo budowlane (Dz.U. 2020 z późniejszymi zmianami, art. 62) nakazuje projektantowi budynku oszacować ryzyko uderzeń pioruna i zastosować ochronę w przypadkach zwiększonego ryzyka. Projekt odgromowy musi być sporządzony przez projektanta uprawnionego i zatwierdzony przez wojewódzkiego inspektora nadzoru budowlanego lub przekazany jako część projektu budowlanego.
Warunki techniczne WT 2021 (wydane przez GUNB) zawierają szczegółowe wytyczne dotyczące klasy systemu odgromowego (LPS I-IV, gdzie LPS I to najwyższa ochrona), przekrojów przewodów i uziemienia, a także dokumentacji odbiorczej.
Kiedy blacha dachowa może być elementem systemu odgromowego – warunki techniczne
Blacha dachowa może pełnić funkcję zwodu naturalnego pod ścisłymi warunkami: klasa LPS (jeśli budynek wymaga klasy III lub IV), grubość materiału, ciągłość elektryczna oraz uziemienie projektowe.
Wymagana grubość i ciągłość elektryczna blachy
Według PN-EN 62305-3, blacha stalowa może być zwodzą naturalną, jeśli jej grubość wynosi minimum 4 mm, a blacha ocynkowana minimum 0,5 mm (w praktyce raczej 0,75 mm dla blachodachówek). Warunkiem jest jednak ciągłość elektryczna – każde połączenie musi mieć rezystancję poniżej 0,1 ohma, co wymaga zacisków elektrycznych na każdej przesmyku, a nie tylko gładkiego złożenia na rąbek.
Połączenia muszą być widoczne i dostępne do pomiaru rezystancji (złącze kontrolne). W przypadku łączenia blachy z innymi materiałami (miedź zwodu, stal ocynkowana rynny) obowiązkowe jest zastosowanie złączek przejściowych uodpornialnych na korozję galwaniczną.
Czy łączone arkusze blachy tworzą wystarczający kontakt elektryczny
Nie – zwykłe połączenie na rąbek lub zakładkę nie zapewnia wymaganego kontaktu elektrycznego. Rozkład gazu i zmiany temperaturowe powodują luzy między arkuszami. Norma wymaga zacisku elektrycznego (zacisku śrubowego do blachy ze złączką miedzianą) na każdym połączeniu arkuszy. Jest to dodatkowy koszt i wymaga dostępu do strony dolnej blachy (co utrudnia montaż na już położonym dachu).
Jakie elementy składa się kompletna instalacja odgromowa dla dachu z blachy
Pełna instalacja odgromowa na domu z blachą zawiera:
- Zwód poziomy – drut miedziano-stalowy (Cu-Fe) przekroju 8-16 mm², mocowany wzdłuż kalenicy i okapu
- Przewody odprowadzające – drut tej samej marki, przebiegający po narożniku domu do ziemi, co najmniej dwa független tor
- Złącze kontrolne – umożliwia pomiar rezystancji uziemienia (co 4-6 lat)
- Uziom – taśmowy (przekrój 50 mm²) lub prętowy (średnica 14 mm), zagłębiony na głębokości 0,5-1 m
- Uchwyty mocujące – klejone, magnetyczne lub mechaniczne, z zastosowaniem materiałów do siebie kompatybilnych
- Uchwyty klejone – klejem epoksydowym o dużej przyczepności; wymagają czystości i suchości powierzchni; podtrzymują drut na wysokości 50-100 mm nad blachą; idealnie dla nowych dachów
- Uchwyty magnetyczne – działają tylko na blachę stalową; szybkie i łatwe do zdjęcia; mniej niezawodne przy wibracjach wiatru; ryzyko spadku drutu
- Zaciski (klamerki) stalowe ocynkowane – mechanicznie mocują drut do blachy; wymagają otworu; ryzyko korozji galwanicznej na styku blacha stalowa + drut miedziany
- Liczby godzin burz na rok w danym regionie
- Rezystywności gruntu
- Wartości chronionego dobra (np. dom bez wartościowych urządzeń RTV ryzyka niższe)
- Brak złącza kontrolnego – uniemożliwia pomiar rezystancji uziemienia; instalacja nie może być odebrać przez inspektora
- Korozja galwaniczna – drut miedziany bezpośrednio na blachę stalową; w ciągu 3-5 lat blacha podlega korozji i prz drut osłabiają
- Nieprawidłowy przekrój drutu – użycie drutu 4 mm² zamiast 8 mm²; zbyt słaby, aby przewodzić pełną energię pioruna
- Brak uziemienia właściwego – uziom za krótki lub zagłębionym w suchy piach; rezystancja powyżej 10 omów = brak ochrony
- Niedokumentacja – brak projektu złożonego do GUNB, brak karty pomiaru; dom sprzedawany bez certyfikacji odgromowej traci na wartości
Całość wymaga projektu odgromowego i zaświadczenia z pomiaru rezystancji uziemienia (rezystancja < 10 omów).
Jak mocować zwód poziomy do blachy bez uszkodzenia pokrycia
Mocowanie zwodu bez uszkodzenia blachy to wyzwanie dla montera. Dostępne metody:
Najczęstsza pomyłka to montaż drutu miedzianego bezpośrednio na blachę stalową bez izolacji. Kontakt Cu-Fe w obecności wilgoci tworzy ogniwo galwaniczne – blacha rdzewieć, drut się psuje. Rozwiązanie: podkładka EPDM lub izolacja epoksydowa w punktach styku.
Ile kosztuje piorunochron na domu z blachą dachową – orientacyjny cennik 2025
Cena zależy od wysokości budynku, liczby narożników, dostępu do dachu i gruntu. Dom z dodatkową fotowoltaiką wymaga osobnej oceny (PV może być elementem systemu odgromowego).
Czy piorunochron jest obowiązkowy przy domu jednorodzinnym z blachą
To zależy od oceny ryzyka uderzen pioruna wg PN-EN 62305-2. Dom jednorodzinny do 15 m wysokości nie zawsze wymaga piorunochronu – wszystko zależy od:
Wojewódzki inspektor nadzoru budowlanego (lub projektant uprawniony) przeprowadza tę ocenę. W praktyce dla domu z dachem metalowym i instalacją elektryczną o wartości powyżej 100 tys. PLN, rekomenduje się ochronę LPS III lub wyższą – czyli z piorunochronem.
Prawo budowlane nie nakłada bezwzględnego obowiązku, ale ubezpieczyciel może żądać instalacji jako warunku polisy.
Najczęstsze błędy przy instalacji odgromowej na dachu blaszanym
Monter z doświadczeniem wskazuje te pomyłki:
Podsumowanie – kiedy blacha wystarczy, a kiedy potrzebujesz osobnego zwodu
Blacha sama nigdy nie wystarczy – potrzebujesz osobnego zwodu poziomego, przewodów odprowadzających i uziemienia. Blachodachówka jako pokrycie dachowe jest ścieżką dla prądu, ale bez wyznaczonego toru ucieczki i uziemienia stanowi zagrożenie.
Dla inwestora budującego dom z blachą metalową rekomendacja jest jasna: zlecić projekt odgromowy pracowni projektowej, wybrać wykonawcę z uprawnieniami i wpisanego do Polskiej Izby Dekarzy, oraz żądać zaświadczenia z pomiaru rezystancji uziemienia. Koszt 10-15 tys. PLN to ułamek wartości domu i ochrony zdrowia.
Norma PN-EN 62305 i warunki techniczne WT 2021 nie pozostawiają miejsca na interpretację – to profesjonalny system, a nie działalność typu DIY.
