Montaż systemu montażowego PV na dachówce ceramicznej wymaga specjalistycznych rozwiązań z powodu kruchości tego pokrycia. Artykuł wyjaśnia, jakie uchwyty krokwiowe i haki dachowe pod dachówkę trzeba stosować, jakie obciążenia konstrukcji dachu generują panele, oraz jak prawidłowo wykonać montaż bez uszkodzenia kepamiki. Dowiedz się o wymogach prawnych, kosztach akcesoriów i kompatybilności z wiodącymi systemami dostępnymi w 2025 roku.
Czym różni się montaż paneli PV na dachówce ceramicznej od innych pokryć?
Montaż paneli na dachówce ceramicznej różni się tym, że wymaga haków dachowych pod dachówkę zamiast tradycyjnych zacisków, ze względu na kruchość materiału. Dachówka ceramiczna nie toleruje bezpośredniego nacisku – każde złe posunięcie grozi pęknięciem. Dlatego system montażowy PV musi opierać się na strukturze nośnej (krokwie) zamiast na samej dachówce. Inne pokrycia, jak blacha fałdowa czy papa, pozwalają na mocniejszy zacisk; w przypadku ceramiki każdy hak dachowy musi być umieszczony z precyzją, a dachówka powinna być delikatnie podważona specjalnym narzędziem.
Jakie uchwyty stosuje się do montażu paneli na dachówce ceramicznej?
Do montażu paneli na dachówce ceramicznej stosuje się trzy rodzaje komponentów: haki dachowe pod dachówkę (wkręcane w krokiew bezpośrednio pod dachówką), uchwyty krokwiowe (montowane na krokwi) i listwy montażowe wraz z zaciskami środkowymi i końcowymi, które łączą szyny nośne z hakami. Każdy z tych elementów pełni inną funkcję w systemie nośnym, a ich wybór zależy od profilu krokwi, rozpiętości paneli i obciążenia konstrukcji dachu wynikającego z warunków miejscowych.
Hak dachowy pod dachówkę – jak działa i kiedy go stosować?

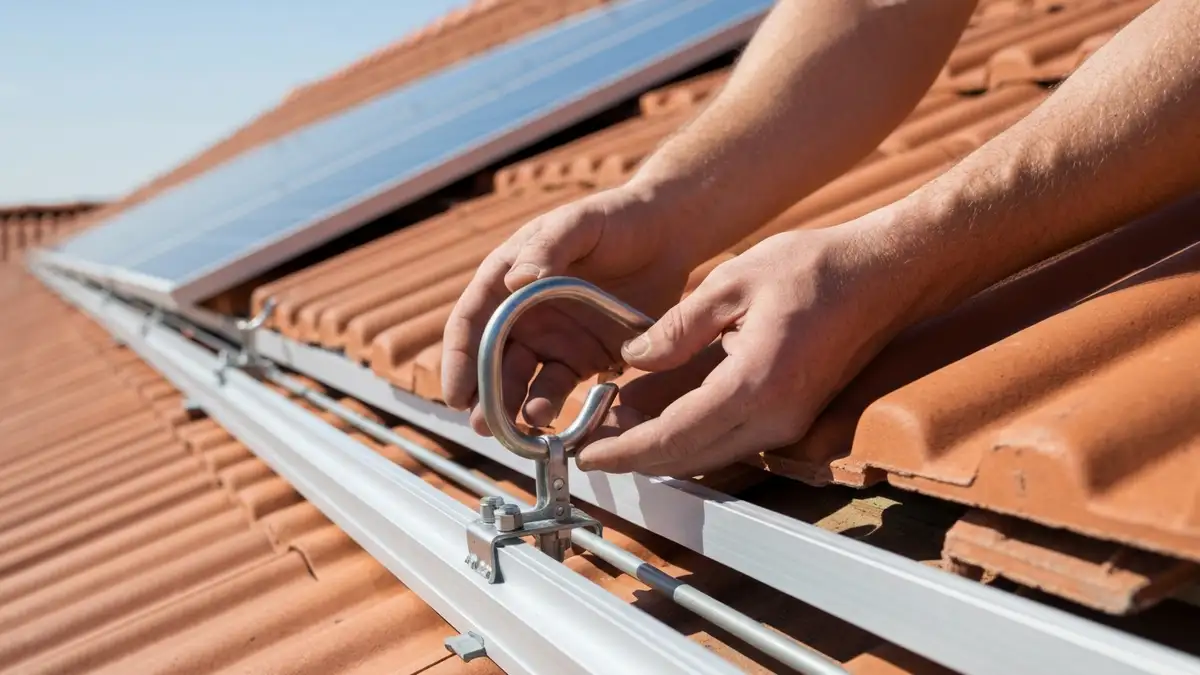

Hak dachowy pod dachówkę to śruba nierdzewna A2 lub A4 z specjalnym kołnierzem, którą wkręca się w krokiew bezpośrednio pod dachówką ceramiczną. Hak działa na zasadzie: krokiew przyjmuje całe obciążenie paneli fotowoltaicznych (typowo 10-15 kg/m²), a dachówka ceramiczna jedynie osłania połać. Przed montażem delikatnie podważa się dachówkę, wkręca hak, a następnie dachówka wraca do naturalnego położenia. Typowe wymiary to 6,5-8 mm średnicy, długość 60-100 mm w zależności od przekroju krokwi. Materiał – zawsze nierdzewna stal – zapewnia trwałość w warunkach polskich (wilgotność, rozmrażanie). Haki muszą być umieszczane co 60-90 cm wzdłuż krokwi, zgodnie z normą PN-EN 1991-1-3 dla obciążeń śniegiem.
Uchwyt universal vs uchwyt dedykowany – różnice w montażu
Uchwyt dedykowany jest bezpieczniejszy dla dachówki ceramicznej, ponieważ jego profil idealnie dopasowuje się do kształtu konkretnego typu dachówki. Uchwyt universal oszczędza koszty, ale wymaga większej precyzji przy montażu.
Jakie obciążenia generują panele fotowoltaiczne na połaci dachowej?
Panele fotowoltaiczne generują trzy rodzaje obciążeń na połaci dachowej: obciążenie stałe (ciężar panelu i struktury montażowej 10-15 kg/m²), obciążenie śniegiem (zależy od strefy – 0,8-3,2 kN/m² w Polsce) i obciążenie wiatrem (0,4-1,6 kN/m² w zależności od ekspozycji). Normy PN-EN 1991-1-3 (śnieg) i PN-EN 1991-1-4 (wiatr) definiują strefy obciążeń dla całej Polski. Dla województwa mazowieckiego (strefa II śniegu) typowe obciążenie śniegiem wynosi 1,6 kN/m², co oznacza dodatkowe 160 kg na 1 m² podczas intensywnych opadów. System montażowy PV musi być zaprojektowany tak, aby krokiew nośna i uchwyt krokwiowy wytrzymały sumę wszystkich obciążeń.
Jak sprawdzić, czy konstrukcja dachu wytrzyma dodatkowe obciążenie od paneli PV?
Ostateczną odpowiedzialność za bezpieczeństwo ponosi konstruktor – nigdy nie instaluj bez jego zatwierdzenia jeśli masz wątpliwości.
Ile śrub i haków potrzeba na jeden panel PV na dachówce ceramicznej?
Jeden panel fotowoltaiczny wymaga typowo 2-4 haków dachowych pod dachówkę (w zależności od rozpiętości krokwi), umieszczanych co 60-90 cm wzdłuż krokwi. Dodatkowo panel podpiera się na 2 szynach aluminiowych (tzw. rail’ach), które stanowią nośną konstrukcję całego systemu. Na każdą szynę przypadają 2-3 zaciski środkowe oraz 2 zaciski końcowe per panel. Dla instalacji 6 kW (ok. 15-18 paneli) potrzeba około 60-80 haków dachowych, 4-6 szyn nośnych oraz 80-120 zacisków regulacyjnych. Wszystkie śruby muszą być ze stali nierdzewnej A2 lub A4.
Jak zamocować hak dachowy bez uszkodzenia dachówki ceramicznej?
Które systemy montażowe PV są kompatybilne z dachówką ceramiczną w 2025 roku?
- K2 Systems – system rail’owy z hakami dedykowanymi, cena orientacyjna 180-250 zł/mb szyny; kompatybilność niemal z każdym typem dachówki.
- Schletter – rozwiązania modułowe, zaciski regulacyjne, cena 160-220 zł/mb; znany z precyzji do ceramiki.
- Esdec – system kompaktowy, haki o zmiennym kącie, 150-200 zł/mb; popularne w Polsce w ostatnich latach.
- Renusol – premium, śruby ze stalą nierdzewną A4 standardowo, 200-280 zł/mb; najwyższa gwarancja do 15 lat.
- Clenergy – system budget-friendly, 120-170 zł/mb; wydajny dla instalacji do 5 kW na budynkach jednorodzinnych.
- Haki dachowe pod dachówkę: 8-20 zł/szt., na 6 kW potrzeba 60-80 szt. = 480-1600 zł
- Szyna aluminiowa (rail): 20-50 zł/mb, na 6 kW ok. 24-30 mb = 480-1500 zł
- Zaciski środkowe: 5-12 zł/szt., 80-100 szt. = 400-1200 zł
- Zaciski końcowe: 8-15 zł/szt., 15-20 szt. = 120-300 zł
- Uszczelki gumowe (komplety): 15-30 zł/kpl. = 150-300 zł
- Śruby, podkładki A2/A4: 200-300 zł
Wszystkie wymienione systemy posiadają certyfikacje zgodności z PN-EN 61730 (bezpieczeństwo montażu PV) i udzielają gwarancji na uchwyt krokwiowy.
Czy montaż paneli PV na dachówce ceramicznej wymaga pozwolenia na budowę?
Nie, do 50 kW na budynku jednorodzinnym nie wymaga pozwolenia, wystarczy zgłoszenie robót budowlanych do GUNB (Głównego Urzędu Nadzoru Budowlanego) i spełnienie wymogów ustawy o OZE (Dz.U. 2015 poz. 478 z późn. zm.). Mikroinstalacja PV zdefiniowana w ustawie o OZE do 50 kW ma zwolnienie z pozwolenia dla budynków mieszkalnych. Wyjątkiem jest strefa ochrony konserwatora – w miastach zabytkowych (strefa A ochrony) wymagana jest zgoda, czasem wizja konserwatora i dodatkowe opłaty. Zawsze złóż dokumentację u inspektora nadzoru budowlanego – procedura trwa 7-14 dni.
Ile kosztuje kompletny system montażowy paneli PV na dachówce ceramicznej?
Koszt akcesoriów montażowych na instalację 6 kW na dachówce ceramicznej wynosi orientacyjnie 3500-5500 zł (bez paneli i falownika). Rozbicie kosztów:
W sklepach takich jak Leroy Merlin i OBI dostępne są akcesoria fotowoltaika w poszczególnych kategoriach; w 2025 roku ceny wzrosły średnio o 5-8% z powodu zmian celnych UE.
Czy instalacja paneli PV wpływa na gwarancję dachówki ceramicznej?
Instalacja paneli PV może wpłynąć na gwarancję dachówki ceramicznej, jeśli montaż został przeprowadzony nieprawidłowo – nieprawidłowe podważy dachówki, zbyt silne zaciśnięcie, rozbicie glazury krawędzi. Producenci dachówki (np. Imerys, Creaton, Braas) zazwyczaj zastrzegają gwarancję na 30-50 lat, ale warunkiem jest nieprzekroczenie nacisku 500 N na dachówkę. Zawsze wybieraj certyfikowanego instalatora OZE (certyfikat uprawnienia od GUNB lub Izby Inżynierów) – taki instalator ubezpiecza roboty i bierze odpowiedzialność za jakość montażu. Gwarancja w tym wypadku nie będzie podważana nawet przy odszkodowaniu producenta.
