Obliczanie obciążenia wiatrem dachu wg PN-EN 1991-1-4 — procedura krok po kroku

Obliczanie obciążenia wiatrem dachu to nie opcjonalny dodatek do projektu — to obowiązkowy element dokumentacji budowlanej, na którym opierają się projektanci konstrukcji i dacharze przy doborze mocowań oraz materiałów. Norma PN-EN 1991-1-4 (Eurokod 1) definiuje procedurę wyznaczania parcia i ssania wiatru na budynki i ich elementy, w tym dachy. W Polsce norma ta weszła w życie wraz z Rozporządzeniem Ministra Infrastruktury z 2012 r. i stanowi główne narzędzie do oceny obciążeń dynamicznych. Artykuł przeprowadzi Cię przez każdy krok obliczeń — od odczytania strefy wiatrowej na mapie, poprzez prędkość bazową, aż do finalnych wartości parcia i ssania.

Co to jest obciążenie wiatrem dachu i dlaczego norma PN-EN 1991-1-4 jest obowiązkowa?

Obciążenie wiatrem dachu to aerodynamiczne działanie wiatru na konstrukcję, wyrażane jako ciśnienie i ssanie (parcie ujemne) na poszczególne powierzchnie dachowe. Wartość ta mierzy się w kilonewtonach na metr kwadratowy (kN/m²) i zależy od prędkości wiatru, kategorii terenu, wysokości budynku oraz kształtu dachu. Norma PN-EN 1991-1-4 jest obowiązkowa w Polsce na mocy Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych. Każdy projekt budowlany (nowy dach, nadbudowa, wymiana pokrycia przy zmianie kąta) musi zawierać obliczenia wg Eurokodu. Główny Urząd Nadzoru Budowlanego (GUNB) wymaga tego przy składaniu dokumentacji na pozwolenie budowlane. Instytut Techniki Budowlanej (ITB) wspiera wdrażanie tych norm przez opracowanie wytycznych krajowych (Załącznik Krajowy NA do PN-EN 1991-1-4).

Strefy wiatrowe w Polsce — jak odczytać strefę dla swojej lokalizacji?

Polska podzielona jest na dwie strefy wiatrowe wg mapy w Załączniku Krajowym NA do normy PN-EN 1991-1-4. Każda strefa ma inną prędkość bazową wiatru (vb,0), która wpływa na całe obliczenia. Poniżej znajduje się opis obu stref z przykładowymi województwami:

  • Strefa 1 (prędkość bazowa vb,0 = 22 m/s): województwa: zachodniopomorskie, pomorskie, warmińsko-mazurskie, większość podlaskiego, północne części wielkopolskiego i powiatu łódzkiego
  • Strefa 2 (prędkość bazowa vb,0 = 26 m/s): województwa: dolnośląskie, opolskie, śląskie, większość małopolskiego, podkarpackie, świętokrzyskie, łódzkie, mazowieckie i lubelskie
  • Różnica między strefami wynosi 4 m/s, co daje około 33% wyższych obciążeń wiatrem w strefie 2 — widać to bezpośrednio w grubości łat, mocowaniach i wyborze systemów do pokrycia.

    Mapa stref wiatrowych wg PN-EN 1991-1-4 — strefa 1 i strefa 2

    Mapę stref znajdujesz w Załącznik Krajowy NA (dokument normalizacyjny wydany przez Polskie Centrum Normalizacji — PKN). Granica między strefami przebiega w przybliżeniu przez województwa wielkopolskie i łódzkie. Sprawdzenie strefy dla konkretnej gminy możesz wykonać poprzez:

  • Dostęp do pełnej normy PN-EN 1991-1-4 (dostępna w bibliotekacie PKN lub u wydawcy)
  • Kontakt z biurem projektowym, które ma dostęp do norm
  • Wstępna ocena poprzez określenie szerokości geograficznej działki (strefa 1 mniej więcej do 52° N, strefa 2 poniżej)
  • Prędkość bazowa wiatru vb — skąd wziąć wartość i jak ją obliczyć?

    Prędkość bazowa wiatru vb wynika ze wzoru: vb = cdir × cseason × vb,0, gdzie vb,0 to wartość z mapy stref (22 lub 26 m/s), cdir to współczynnik kierunku (zwykle 1,0), a cseason to współczynnik pory roku (zwykle 1,0). Dla większości budynków mieszkalnych oba współczynniki korekcyjne wynoszą 1,0, stąd vb = vb,0. Wartość vb obliczona w kN/m² stanowi punkt wyjścia do wszystkich dalszych obliczeń. Wzór podany jest w rozdziale 4.2 normy PN-EN 1991-1-4. Praktycznie: jeśli Twoja działka jest w strefie 1, vb = 22 m/s; jeśli w strefie 2, vb = 26 m/s.

    Kategoria terenu i współczynnik chropowatości cr(z) — jak dobrać do działki?

    Kategoria terenu określa szorstkość powierzchni otoczenia działki i ma bezpośredni wpływ na współczynnik chropowatości cr(z), który redukuje (lub pozostawia) prędkość wiatru na różnych wysokościach. Czym wyżej, tym wiatr silniejszy; czym bardziej szorstki teren (las, zabudowa gęsta), tym wolniej wiatr na niskich wysokościach. Poniżej znajduje się tabela 5 kategorii terenu wg tabeli 4.1 normy PN-EN 1991-1-4:

    KategoriaOpisz0 (m)Typ terenuPrzykład
    0Powierzchnia wodna, bare’k0,003Morze otwarte, jezioroBałtyk, jezioro wielkie
    IPrzybrzeżna, łąka0,05Tereny otwarte bez budynkówPolder, łąka przy morzu
    IITereny otwarte (łąki, pola)0,3Tereny rolnicze, rzadka zabudowaPole uprawne, okolice wsi
    IIITereny podmiejskie, zabudowa średnia1,0Przedmieścia z rozproszoną zabudowąOsiedla jednorodzinne, małe miasta
    IVTereny gęsto zabudowane, miasta1,0-5,0Gęsta zabudowa, parki miejskieŚródmieście Warszawy, Gdańska

    Dla działki pod dach jednorodzinny w przedmieściach lub wsi zaznacz kategorię III (z0 = 1,0 m). Współczynnik chropowatości cr(z) odczytasz z tabel w normie na podstawie wysokości mierzonej od gruntu do kalenicy — zwykle dla domu 8-10 m wysokości cr(z) wynosi 0,85-0,95.

    Ciśnienie prędkości porywu qp(z) — wzór i obliczenia dla typowego budynku mieszkalnego

    Ciśnienie prędkości porywu qp(z) — podstawowy parametr obliczeń — wynika ze wzoru: qp(z) = ce(z) × qb, gdzie ce(z) to współczynnik ekspozycji (zależy od wysokości i kategorii terenu), a qb to ciśnienie dynamiczne bazowe równe 0,5 × ρ × vb². Gęstość powietrza ρ = 1,25 kg/m³. Ciśnienie wyrażane jest w kN/m².

    Przykład numeryczny dla domu na działce w strefie 1, kategoria terenu III, wysokość do kalenicy 8 m:

  • vb = 22 m/s (ze strefy 1)
  • qb = 0,5 × 1,25 × 22² = 0,5 × 1,25 × 484 = 302,5 Pa = 0,3025 kN/m²
  • ce(z) dla wysokości 8 m, kategoria III, z tabeli normy ≈ 2,1
  • qp(8) = 2,1 × 0,3025 = 0,635 kN/m²
  • Ta wartość 0,635 kN/m² to ciśnienie dynamiczne porywu w danym miejscu. Jest to punkt wyjścia do mnożenia przez współczynniki cpe dla poszczególnych stref dachu.

    Współczynniki ciśnienia zewnętrznego cpe dla różnych stref dachu — tabele z normy

    Współczynnik ciśnienia zewnętrznego cpe pokazuje, jak silnie wiatr parzy lub ssie daną część dachową, w stosunku do średniego ciśnienia zewnętrznego. Wartości cpe są bezwymiarowe i zależą od kąta nachylenia dachu, jego kształtu i lokalizacji strefy na dachu. Norma rozróżnia dwa warianty: cpe,1 (dla obciążeń skoncentrowanych na mniejszej części, np. cztery główne rury) i cpe,10 (dla obciążeń rozłożonych, zwykle dla całej połaci). W praktyce projektowej dla całej połaci dachowej stosuje się cpe,10. Poniżej przykład tabel dla dachu dwuspadowego (tabela 7.4a normy):

    Kąt dachu (stopnie)Strefa (np. F — połać wiatrowa)cpe,10Przedział (strefa liniowa)
    5F-1,6 (ssanie)Połać zawietrzna
    15F-0,9Połać zawietrzna
    30F-0,8Połać zawietrzna
    45F-0,7Połać zawietrzna
    60F-0,5Połać zawietrzna

    Wartości ujemne oznaczają ssanie (wiatr ciągnie dach do góry), wartości dodatnie (zaznaczane +) oznaczają parcie (wiatr wciska dach). Dla dachu 35 stopni nachylenia cpe,10 wynosi około -0,75 dla połaci zawietrznej.

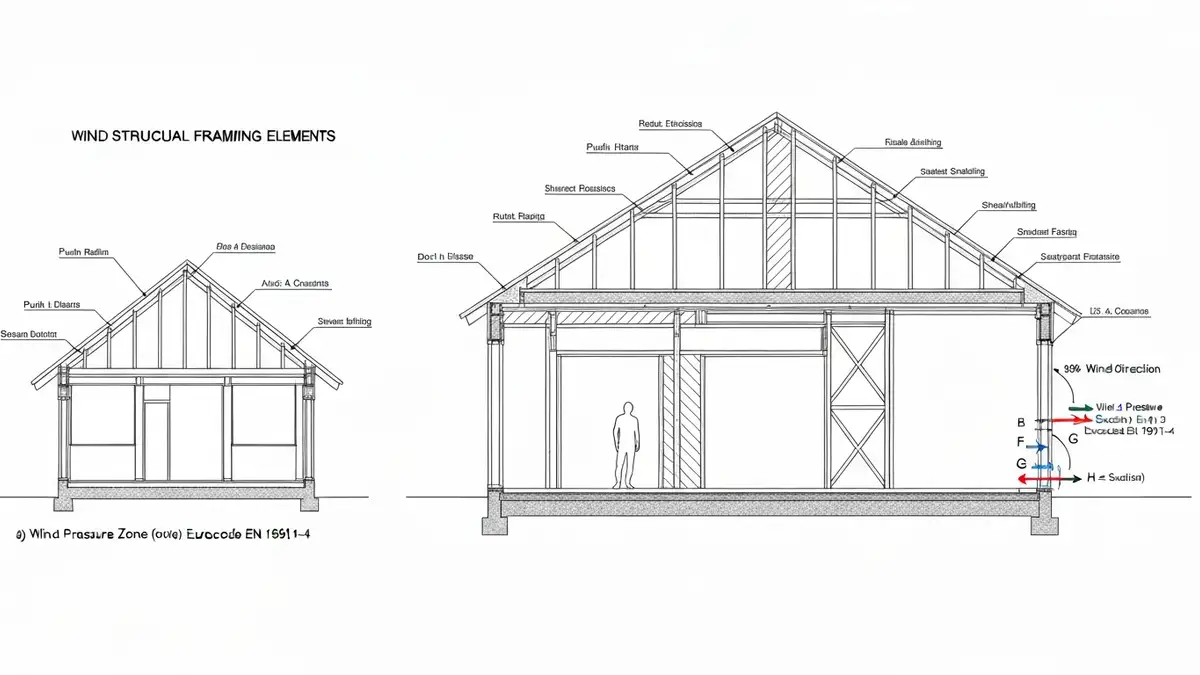

    Strefy A, B, C, F, G, H, I, J na dachu — co oznaczają i jak je wyznaczyć?

    Norma PN-EN 1991-1-4 dzieli powierzchnię dachu na strefy o różnych wartościach cpe w zależności od oddalenia od narożników, krawędzi i okapu:

  • Strefa A — narożnik dachu (najbardziej zagrożony ssaniem)
  • Strefy B, C — obszary poślednie między A a F
  • Strefa F — centralna część połaci zawietrznej (oblewana wiatrem)
  • Strefa G, H — części okrasów i okapu (duże ssanie)
  • Strefy I, J — połać zawietrzna (parcie dodatnie)
  • Wymiary stref wyznacza się za pomocą parametru e = min(b, 2h), gdzie b to szerokość budynku, h to wysokość do kalenicy. Jeśli e = 10 m, to strefy A (narożniki) mają wymiary e/4 = 2,5 m od krawędzi. Norma zawiera rysunki do każdego typu dachu.

    Jak kąt nachylenia dachu wpływa na wartości współczynników ciśnienia?

    Tak, kąt nachylenia dachu drastycznie zmienia wartości cpe — różnica między 5 stopniami a 60 stopniami może wynosić nawet 200% wartości ssania lub zmianę znaku z ssania na parcie. Dla kąt nachylenia dachu poniżej 5 stopni połać ma niemal całkowite ssanie (cpe ≈ -1,6), co wymaga wzmocnionych mocowań mechanicznych. Dla kątów 30-45 stopni ssanie maleje (cpe ≈ -0,75), a dla kątów powyżej 60 stopni może pojawić się parcie dodatnie (+0,2). Ta zależność ma bezpośredni wpływ na wybór pokrycia dachowego — blachodachówka na dachu 60 stopni może pracować na parcie, podczas gdy ta sama blachodachówka na dachu 20 stopni pracuje głównie na ssaniu, wymaga wzmocnień, pasków czołowych i więcej zacisków.

    Obliczanie parcia i ssania wiatru — procedura numeryczna na przykładzie dachu dwuspadowego

    Poniżej kompletna procedura krok po kroku dla dach dwuspadowy, strefa 1, kategoria terenu III, wysokość 8 m, kąt 35 stopni:

    Krok 1: Ustal prędkość bazową wiatru

  • vb,0 = 22 m/s (strefa 1 z mapy)
  • Krok 2: Oblicz ciśnienie dynamiczne bazowe

  • qb = 0,5 × 1,25 × 22² = 0,3025 kN/m²
  • Krok 3: Wyznacz współczynnik ekspozycji

  • Kategoria III, wysokość 8 m → ce(z) = 2,1
  • Krok 4: Oblicz ciśnienie porywu

  • qp(z) = 2,1 × 0,3025 = 0,635 kN/m²
  • Krok 5: Odczytaj cpe dla kąta 35 stopni

  • Połać wiatrowa (J): cpe,10 = +0,2 (parcie)
  • Połać zawietrzna (F): cpe,10 = -0,75 (ssanie)
  • Krok 6: Oblicz we (obciążenie wiatrem)

  • Strona zawietrzna: we = 0,635 × (−0,75) = −0,476 kN/m² (ssanie)
  • Strona wiatrowa: we = 0,635 × (+0,2) = +0,127 kN/m² (parcie)

Wynik: dach ssany do góry z siłą 0,476 kN/m² po stronie zawietrznej, party w dół z siłą 0,127 kN/m² po stronie wiatrowej. Na dachu 100 m² łączna siła ssania to około 47,6 kN — równowartość masy 4,8 tony.

Obciążenie wiatrem dachu płaskiego — różnice w podejściu normowym

Obciążenie wiatrem dach płaski różni się w normie: dach płaski (α < 5 stopni) wymaga odmiennych tabel cpe z reguły wyższych wartości ssania. Atyka (ściana na krawędzi) zmienia rozkład ciśnień. Procedura obliczeniowa jest taka sama, ale strefy i współczynniki pochodzą z innego zestawu tabel normy (7.2 zamiast 7.4 dla dachu dwuspadowego). Jeśli planujesz dach płaski, upewnij się, że projektant zastosuje prawidłowe tabele.

Wpływ obciążenia wiatrem na wybór pokrycia dachowego i konstrukcji

Wyniki obliczeń wiatrem decydują o doborze pokrycia i mocowań. Dach w strefie 2 z dużym ssaniem wymaga blachodachówka ze wzmocnioną siatką mocowań, często przez całą powierzchnię zamiast tylko na krawędziach. Dachówka ceramiczna cięższe (50-60 kg/m²) stanowią większy opór wobec ssania, ale wymagają mocniejszej konstrukcji dachu. Lżejsze pokrycia (12-15 kg/m²) wymuszają dokładny projekt mocowań. Każda dachówka czy blacha ma deklarowaną klasę wytrzymałości na obciążenie wiatrem — np. „klasa H1” oznacza wytrzymałość do określonego obciążenia. Zgodny dach wielospadowy z lukarnami wymaga osobnych obliczeń dla każdego segmentu z powodu zaburzeń przepływu wiatru.

Kiedy obliczenia wiatrem wykonuje projektant, a kiedy możesz skorzystać z gotowych tabel?

Tak, projektant zawsze musi wykonać pełne obliczenia dla formalnego projektu budowlanego wymaganego do pozwolenia na budowę. Gotowe tabele przydają się jedynie do wstępnej oceny (czy dach w Twoim regionie nie będzie nadzwyczajnie obciążony) i rozmów z projektantem, ale nie zastępują formalnych obliczeń wg normy PN-EN 1991-1-4. Każdy projekt musi być uwzględniony indywidualnie — wysokość, otoczenie, rodzina dachów. Jeśli wymieniasz pokrycie bez zmiany konstrukcji dachu, możesz oprzeć się na starym projekcie, ale nowa dokumentacja zawsze powinna zawierać odsyłacz do obliczeń wiatrem. Zgłoszenie uproszczone (bez formalnego projektu, obowiązujące dla małych prac w niektórych gminach) zwolnia Cię z obowiązku obliczeń, ale wtedy odpowiedzialność za dobór pokrycia spada na Ciebie.
